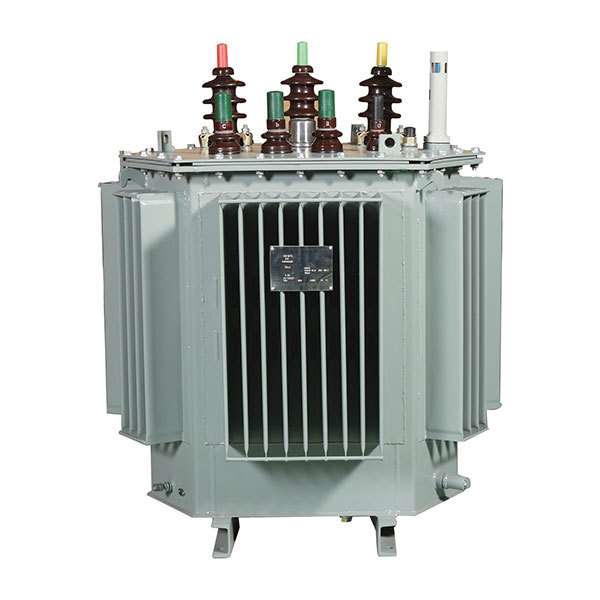

Transformateur triphasé

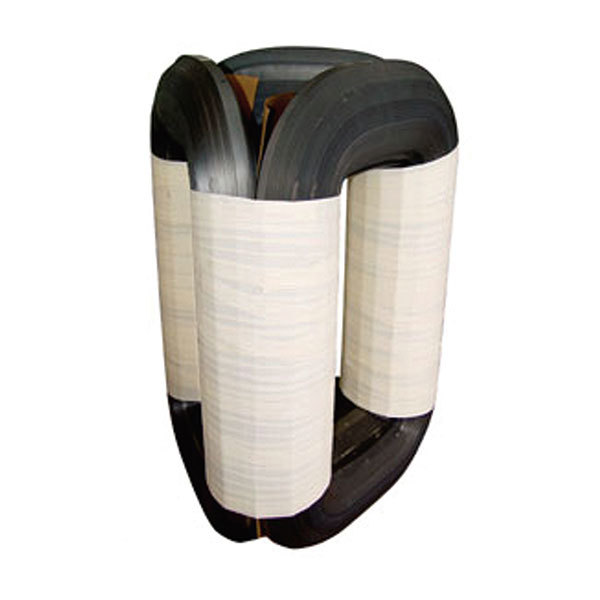

Transformateur toroïdal tridimensionnel triphasé hermétiquement scellé de la série S13-M.RL/S11-M.RL produit par

notre société est différente du transformateur à noyau d'enroulement traditionnel. Le noyau est composé de trois simples identiques

cadres selon la structure triangulaire tridimensionnelle, chaque cadre unique est laminé en continu par un noyau de haute qualité-

bandes d'acier au silicium laminées, la largeur de la bande est coupée en droite et en courbe par une machine de découpe à commande numérique. Haute tension et basse tension

les enroulements sont enroulés directement sur la colonne centrale par une machine d'enroulement spéciale, la structure globale est solide et compacte.

Caractéristiques du produit

◆La structure symétrique tridimensionnelle triphasée à trois colonnes présente un circuit magnétique triphasé parfaitement équilibré, parfaitement symétrique, de longueurs courtes et égales. Les courants à vide triphasés sont parfaitement équilibrés sans générer de troisième harmonique, garantissant ainsi la qualité de la forme d'onde de l'alimentation. Grâce à l'excellent matériau du noyau de la bobine et aux excellentes caractéristiques de traitement du bobinage, les pertes à vide sont faibles et le courant à vide et le bruit sont également considérablement réduits.

◆Le corps du transformateur est mis en place dans son ensemble sous la forme d'une colonne à trois broches, tout autour et au centre sont mis en place pour tirer la vis, et le haut et le bas de l'isolation en fer et la stratification des blocs de bois constituent un tout, peut résister efficacement au court-circuit soudain dans l'axial, a parlé de la contrainte mécanique.

◆Structure compacte, faible encombrement, gain d'espace d'installation, installation et maintenance faciles.

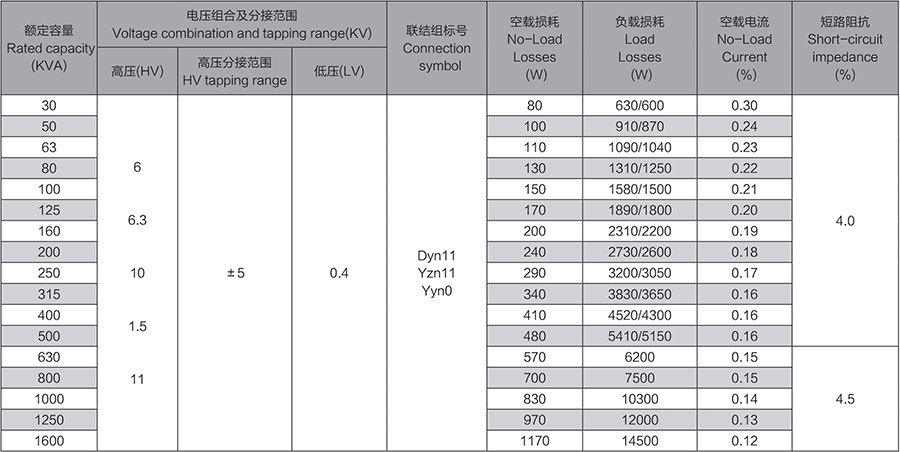

Données techniques

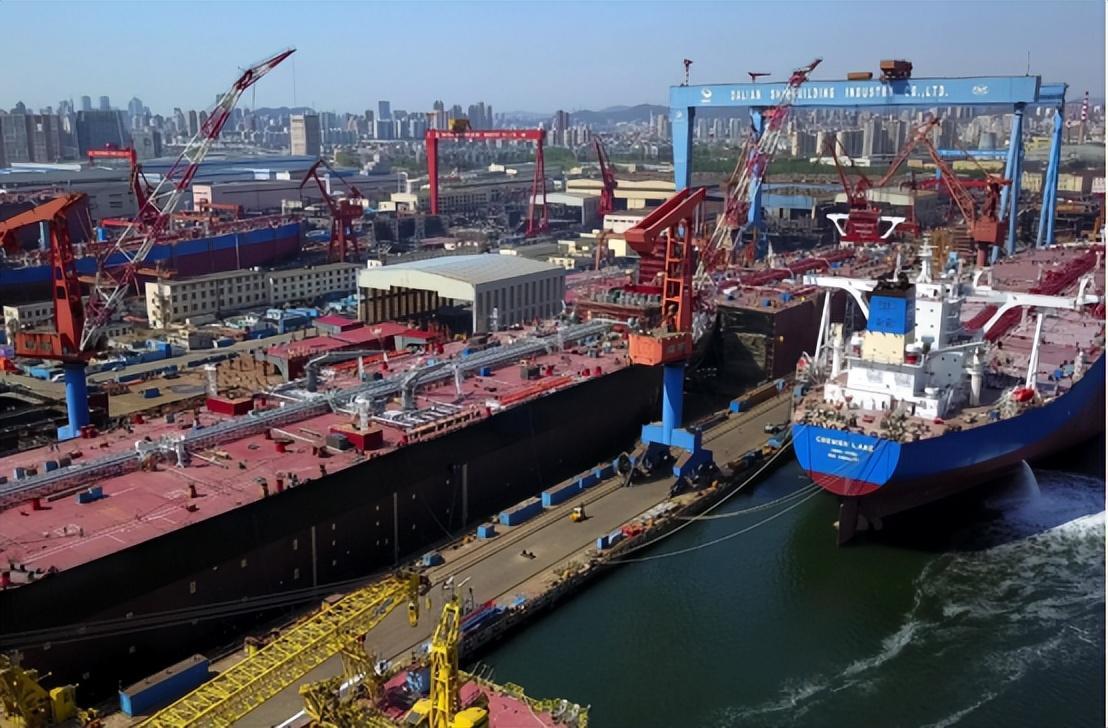

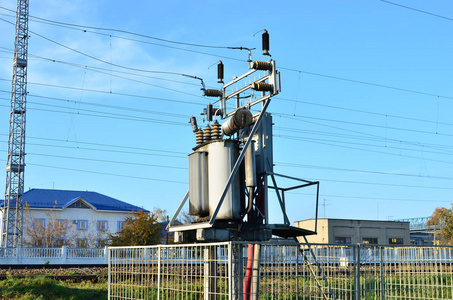

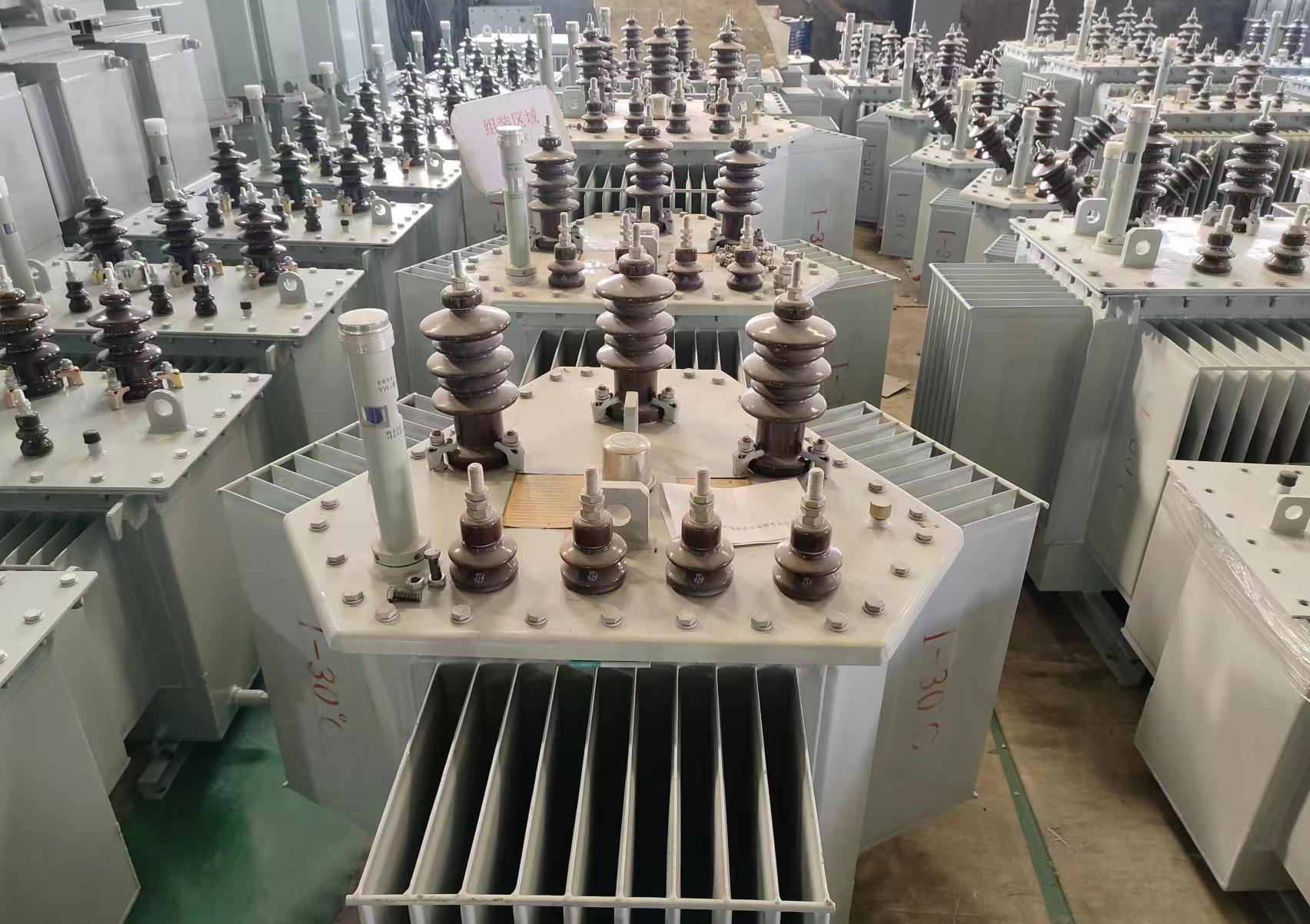

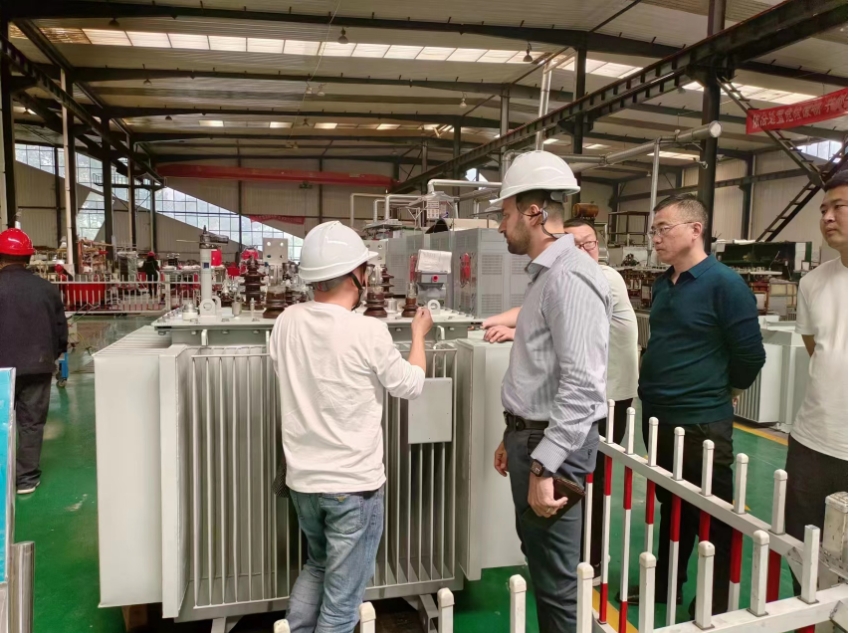

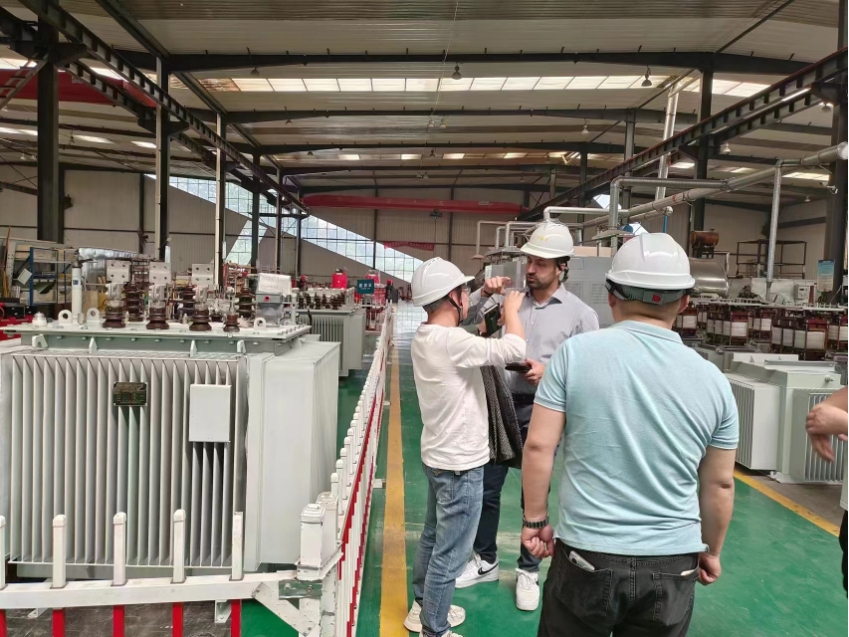

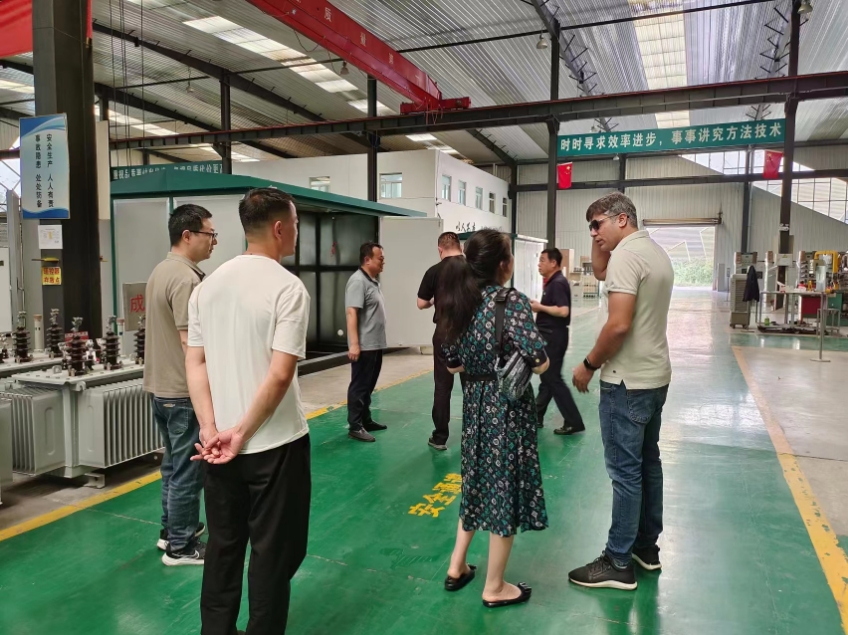

Visite d’usine du site du client

Certification
